6測量方法
無論是對色燈箱的燈管還是日常生產生活中照明用燈管的標準色溫檢測都需要照度計配合使用,這里我們一起看一下照度色溫的測量方式。
6.1 照度的測量
6.1.1中心布點發
6.1.1.1 在照度測量的區域一般將測量區域劃分成矩形網格,網格宜為正方形,應在矩形網格中心點測量照度,如圖1所示。該布點方法適用于水平照度、垂直照度或攝像機方向的垂直照度的測量,垂直照度應標名照度的測量面的法線方向。
○——測點

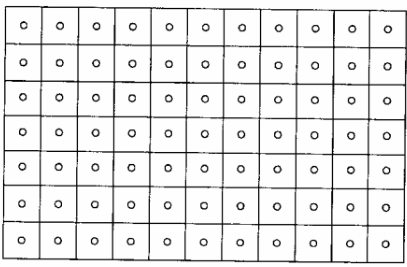

圖1 在網格中心布點示意圖
6.1.1.2 中心布點法的平均照度按式(1)計算:
式中:
Eav——平均照度,單位為勒克斯;
Ei——在第i個測點上的照度,單位為勒克斯;
M——縱向測點數;
N——橫向測點數。
6.1.2 四角布點法
6.1.2.1 在照度測量的區域一般將測量區域劃分成舉行網格,網格宜為正方形,應在舉行網格4個角點上測量照度,如圖2所示。該布點方法適用于水平照度、垂直照度或攝像機方向的垂直照度的測量,垂直照度應標明照度測量面的法線方向。
○——場內點;
△——邊線點;
□——四角點。

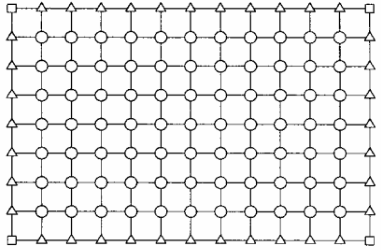

圖2 在網格四角布點示意圖
6.1.2.2四角布點法的平均照度按式(2)計算:
式中:
Eav——平均照度,單位為勒克斯;
M——縱向網格數;
N——橫向網格數;
E8——測量區域四個角處的測點照度,單位為勒克斯;
E——四條外邊以?xún)鹊臏y點照度,單位為勒克斯。
6.1.3 照度均勻按式(3)和式(4)計算:
式中:
U1——照度均勻度(極差);
Emin——最小照度,單位為lx(勒克斯);
Emax——最大照度,單位為lx(勒克斯)。
式中:
U2——照度均勻度(均差);
Emin——最小照度,單位為勒克斯;
Eav——平均照度,單位為勒克斯。
6.2亮度的測量
亮度的測量一般應采用亮度計直接測量亮度,對于受條件限制的地方可采用間接方法測量亮度。當采用亮度計直接測量亮度時,亮度計的放置高度以觀察者的眼睛高度為宜,通常站姿為1.5m,坐姿為1.2m特殊場合,應按實際要求確定。
6.2.1室內工作區亮度測量應選擇工作面或主要視野面,選擇有代表性的點,同一代表面上的測點不得少于3點。
6.2.2 道路亮度測量按8.1.2執行。
6.2.3 建筑夜景立面的亮度測點應選擇代表建筑特征的表面,同一代表面上的測點不得少于3點。
6.3反射比的測量
6.3.1照明現場反射比的測量可采用便攜式反射比測量?jì)x器直接測量,也可采用間接方法,即用亮度計加標準白板或亮度計加照度計單獨使用照度計的方法測量現場反射比。每個被測表面一般選取3~5個測點的測量值,再求其算術平均值,作為該被測面的反射比。
6.3.2 亮度計加標準白板的方法測量反射比。將標準白板放置被測表面,用亮度計讀出標準白板的亮度,保持亮度計位置不動,移去標準白度,用亮度計讀出被測表面上的亮度后,按式(5)求出反射比。
式中:
ρ——反射比;
L被測——被測表面的亮度,單位為坎德拉每平方米(cd/m2);
L白板——標準白板的亮度,單位為坎德拉每平方米(cd/m2);
ρ白度——標準白度的反射比。
6.3.3 用照度計和亮度計的方法測量反射比。對漫反射表面 ,分別用亮度計和照度計測出被測表面的亮度和照度后,由式(6)求出反射比:
式中:
ρ——反射比;
Ef——反射照度,單位比勒克斯;
Er——入射照度,單位為勒克斯。
6.3.4用照度計測量漫發射表面的反射比,應選擇不受直接管影響的被測表面位置,將照度計的接收器緊貼被測表面的某一位置,測其入射照度ER,然后將接收器的感光面對準同一被測表面的原來位置,逐漸平移離開,待照度值穩定后,讀取反射照度Ef,測量示意圖如圖3所示。按式(7)求出反射比:
式中:
ρ——反射比;
Ef——反射照度,單位為勒克斯;
ER——入射照度,單位為勒克斯。
1——被測表面;
2——接收器;
3——照度計。
圖3 采用照度計間接測量反射比方法示意圖
6.4 現場的色溫和顯色指數測量
6.4.1 現場的色溫和顯色指數測量應采用光譜輻射計,每個場地測量點的數量不應少于9個測點(住宅單個房間可不少于3個),然后求其算術平均值作為該被測照明現場的色溫和顯色指數。
6.4.2 測量同時應檢測電源電壓,對于實測電壓偏離光源額定電壓較大時,應對測量結果進行修正。照明現場的色溫和顯色指數測量應符合GB/T7922的規定,計算應符合GB/T5702的規定。
6.5 照明的電參數測量
6.5.1 照明現場的電參數測量應包括以下內容:
a)單個照度燈具的電氣參數,如工作電流、輸入功率、功率因數、諧波含量等。
b)照明系統的電氣參數,如電源電壓、工作電流、線路壓降、系統功率、功率因數、諧波含量等。測量宜采用有記憶功能的數據式電氣測量?jì)x表。
6.5.2單個照明燈具電參的測量
單個照明燈具電參數的測量,采用量程適宜、功能滿足要求的單相電氣測量?jì)x表。
6.5.3照明系統的電參數的測量
照明系統的電氣參數的測量,宜采用量程適宜、功能滿足要求的三相測量?jì)x表;也可采用單相電氣測量?jì)x表分別測量,在用分別測量數值計算出總的數值,作為照明系統電氣參數數據。
6.6照明功率密度的計算
照明功率密度式(8)求出:
式中:
LPD——照明功率密度,單位為瓦特每平米(W/m2);
Pi——被測量照明場所中的第i單個照明燈具的輸入功率,單位為瓦特(W);
S——被測量照明場所的面積,單位為平方米(m2)。
