標準光源對色燈箱校準規范

JJF 1032-2005《光學輻射計量名詞術語及定義》、JJF 1071-2010《國家計量校準規范編寫規則》、JJF 1059.1-2010《測量不確定度評定與表示》共同構成本校準規范制訂工作的基礎性系列文件。

1.范圍

本規范適用于新制造、使用中和修理后的各種標準光源對色燈箱（一下簡稱對色燈箱）光學參數的校準。

2.引用文件

本規范引用下列文件：

GB/T 5700-2008《照明測量方法》

GB/T 5702-2003《光源顯色性評價方法》

GB/T 26180-2010/CIE13.3-1995《光源顯色性的表示和測量方法》

FZ/T 01047-1997《目測評定紡織品色牢度用標準光源條件》

JJG(紡織)006-1995《標準光源箱》檢定規程

CY/T3-1999《色評價照明和觀察條件》

ISO 3664《印刷技術和攝影的觀察條件》

凡是注日期的引用文件，僅注日期的版本適用于本規范；凡是不注日期的引用文件。其最新版本（包括所有的修改單）使用于規范。

3.術語

3.1 CIE標準照明體

指具有與某一時相的晝光相同或近似相同的相對光譜功率分布的照明體。CIE標準照明體D50代表相關色溫為5003K的典型晝光，在CIE1931色品圖上，其色品坐標為x=0.3457，y=0.3586。CIE標準照明體D65代表相關色溫為6504K的典型晝光，在CIE1931色品圖上，其色品坐標為x=0.3127，y=0.3291。

3.2顯色性

照明光源對物體色貌的影響，該影響是由觀察者有意識或無意識地將塔與參比趙明光源下的色貌相比較而產生的。一般把光源對物體真實顏色的呈現程度稱為光源的顯色性。

3.3 CIE 1974一般顯色指數Ra

一組8個特定色樣的CIE1974特殊顯色指數的平均值。

3.4相關色溫Tcp

普朗克輻射體的溫度。在此溫度下，它的感知色與特定觀察條件下相同視亮度的給定刺激最接近。相關色溫的單位為K。

3.5標準光源對色燈箱

提供各種類型的標準光源，具有中性灰的觀察背景，用于顏色比較和評價的光源箱。

4概述

對色燈箱廣泛應用印染、印刷、塑膠、攝影等行業的顏色管理，準確校對物品的顏色偏差，由于標準光源、觀察臺、背景組成，對色溫燈箱能提供D65/の0標準光源或其它環境光源參與光源，觀察背景環境為中性灰，主要有反射式觀察環境和透射式觀察環境兩種形式。

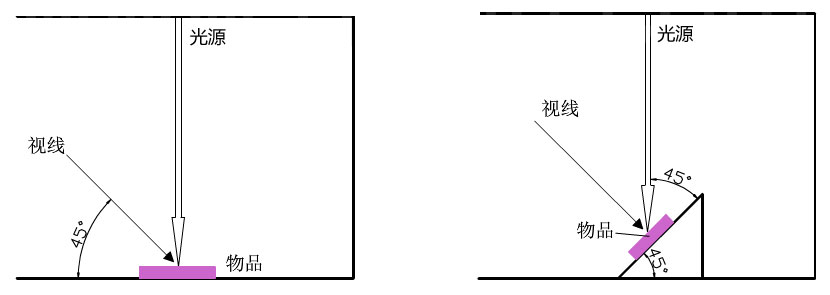

反射式觀察環境的對色燈箱光路示意圖如圖1和圖2所示，對色燈箱光線入射方向與觀察方向有0/45和45/0兩種形式，即標準光源以0°角入射、人眼以及45°角觀察；標準光源以45°角入射、人眼以0°角觀察。

圖1 0°角入射，45°角觀察示意圖                                                                                      圖2 45°角入射，0°角觀察示意圖

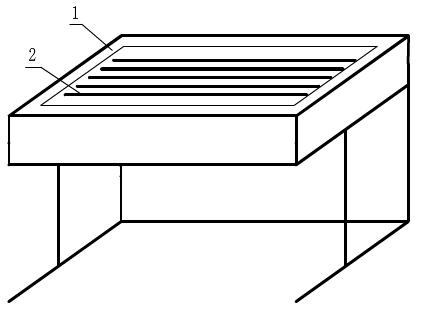

透射式觀察環境的對色燈箱示意圖如圖3所示，標準光源裝在平整漫射的乳白玻璃下面，漫射玻璃直接作為觀察臺面，透射樣品放置在漫射玻璃上進行觀察比較。

圖3透射式標準光源對色燈箱示意圖

1--透射玻璃2--光源

5計量特性

表1對色燈箱技術指標

注：以上指標引自ISO 3664:2009，不用于合格性判別，僅供參考。

6校準條件

6.1環境條件

6.1.1環境溫度：（15~35）℃

6.1.2相對濕度：小于85%；

6.1.3電源電壓：交流電源（220±10）V；（50±2）Hz

6.1.4對色燈箱周?chē)钠渌彰鞴庠床荒苤苯踊蜷g接地影響被觀察物體的表面，對色燈箱一般要求放置于暗室內。

6.2校準用設備

表2校準設備一覽表

注1：序號1、5中一級引自：JJG245-2005光照度計檢定規程

注2：序號2中一級引自：JJG205-2005光亮度計檢定過程
